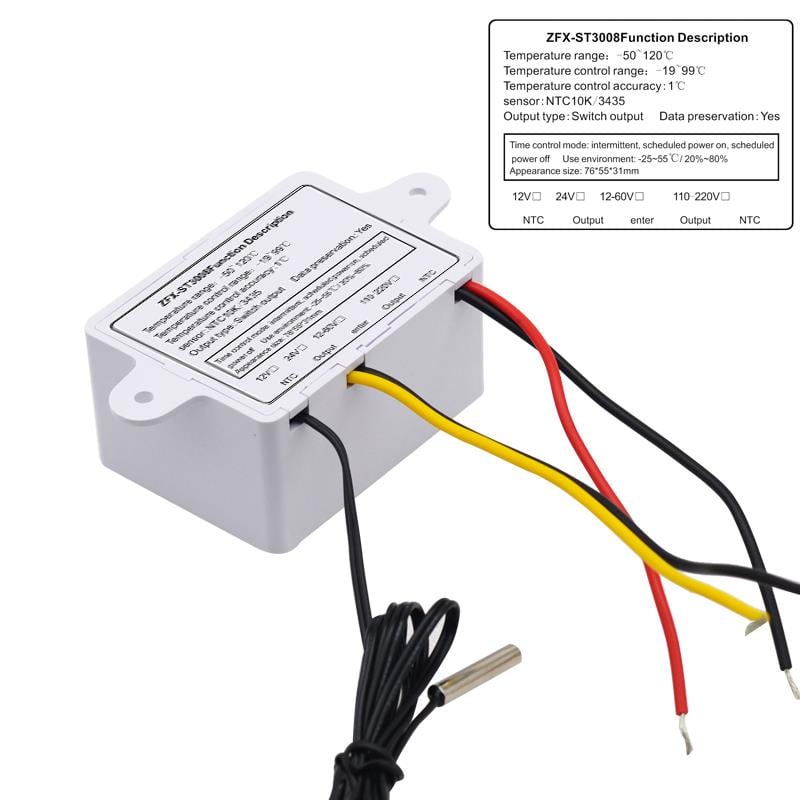

Ekran renkleri: kırmızı, yeşil, mavi ve sarı (opsiyonel)
Uygulanabilir ortam: – 25 ila 55 derece nem 20% – 20% (jel)

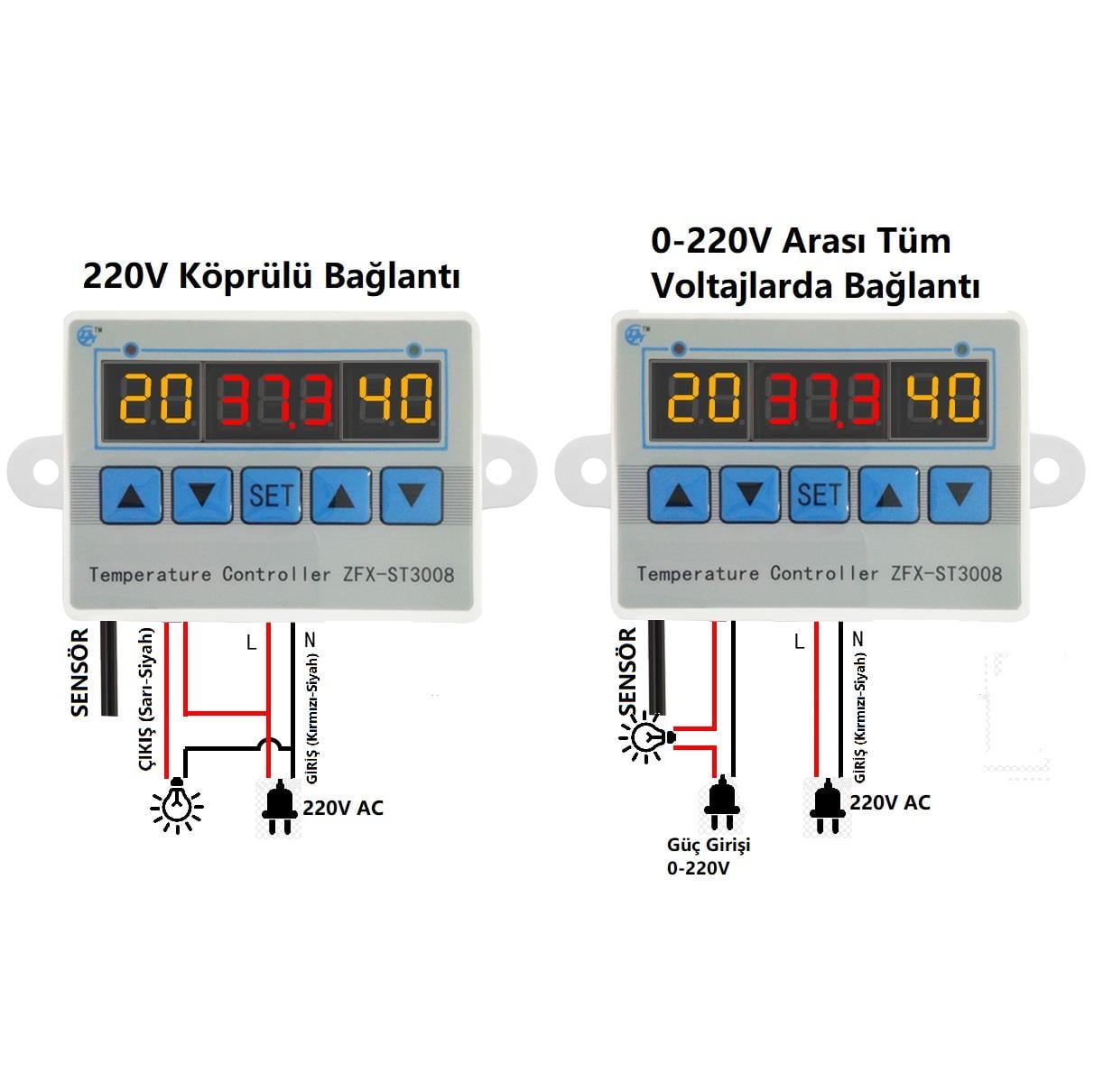

Çıkış tipi: 10. A röle çıkışı
Görünüm boyutu: 90 * 60 mm
Delik boyutu: 70 * 50 mm

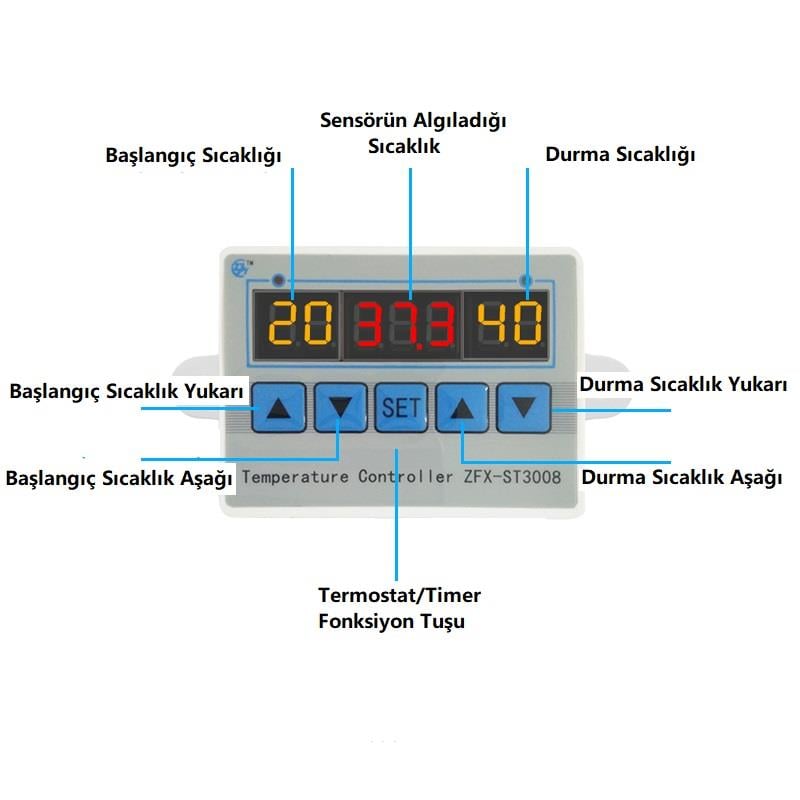

Talimatlar:
Güç açıldıktan sonra, sıcaklık aralıktaysa, çıkışı hemen başlatmak, durdurmak için ayar noktasına sol ve sağda bulunan Yukarı/Aşağı ok tuşlarına basınız.
ISITMA MODU:Başlangıç sıcaklığı < durdurma sıcaklığı: Sol tarafa girdiğiniz değer sağa girdiğinizden küçük olacak. Cihaz ısıtmada çalışır.
Suyu 60C ısıtıp 45C den aşağı düşmesini istemiyoruz. Sol tdeğer 45 Sağ değer 60 olacak. 45 ve altında ısıtıcı çalışmaya başlar 60 ta durur.
Soğutma Modu: başlangıç sıcaklığı > durdurma sıcaklığı Sol tarafa girdiğiniz değer sağa girdiğinizden büyük olacak. Cihaz soğutmada çalışır.
Fan yada klima ile soğutma yapacaksak. Örneğin ortamı 30 dan 25 e düşürmek ve bu aralıkta tutmak için . Sol taraf 30 sağ taraf 25 olacak. 30 da soğutma başlar 25 te ve altında durur.
FONKSİYON TUŞLARI
Cihazı kapatmak için SET'e 3 saniye basılı tutun cihaz kapanacaktır.
Cihazı kalibre etmek için elektriği kesin Set tuluna basılı iken elektrik verin kalibrasyon moduna geçmiş olacaksınız.
F-1 Zamanlayıcı Fonksiyonu. Ürün F1 çalışma fonksiyonunda dakika olarak dakikadan dakikaya zamanlayıcı röle olarak çalışmaktadır.
Sol kısımdaki sayı değeri dakika olarak rölenin çalışma zamanını ayarlamanızı sağlar.
Sağ kısımdaki sayı değeri dakika olarak rölenin durma devre dışı kalma zamanını ayarlamanızı sağlar.
Örnek olarak sol taraf 12 sağ kısım 5 olarak ayarlandıysa, röle çıkışı 12 dk çalışır lamba veya fanınızı çalıştırır. Daha sonra 5 dk röle çalışmaz
F-2 Zamanlayıcı Fonksiyonu. Ürün F2 çalışma fonksiyonunda saat ve dakika zamanlayıcı röle olarak çalışmaktadır.
Sol kısımdaki sayı değeri saat olarak rölenin çalışma zamanını ayarlamanızı sağlar.
Sağ kısımdaki sayı değeri dakika olarak rölenin devre dışı kalma zamanını ayarlamanızı sağlar.
Örnek olarak sol kısım 8 sağ kısım 15 olarak ayarlandıysa, röle çıkışı 8 saat çalışır lamba veya fanınızı çalıştırır. Daha sonra 15 dk röle çalışmaz ve bağlı olan cihazı veya lambayı söndürür.
F-3 Zamanlayıcı Fonksiyonu. Ürün F3 çalışma fonksiyonunda F2 nin tersi saat dakika olarak çalışmaktadır.
Sol kısımdaki sayı değeri saat olarak rölenin devre dışı kalma zamanını ayarlamanızı sağlar.
Sağ kısımdaki sayı değeri dakika olarak rölenin çalışma zamanını ayarlamanızı sağlar.
Örnek olarak sol kısım 5 sağ kısım 10 olarak ayarlandıysa, röle çıkışı 5 saat çalışır lamba veya fanınızı çalıştırır. Daha sonra 10 dk röle çalışmaz ve bağlı olan cihazı veya lambayı söndürür.
Cihazı fabrika ayarlarına döndürmek/RESET atmak için elektrik kesikken sağ yukarı ve aşağı ok tuşlarına aynı anda basarak elektrik verin. Ekran görüntüsü 88-888-88, sesli uyarı, cihaz resetlendi.
PAKET İÇERİĞİ

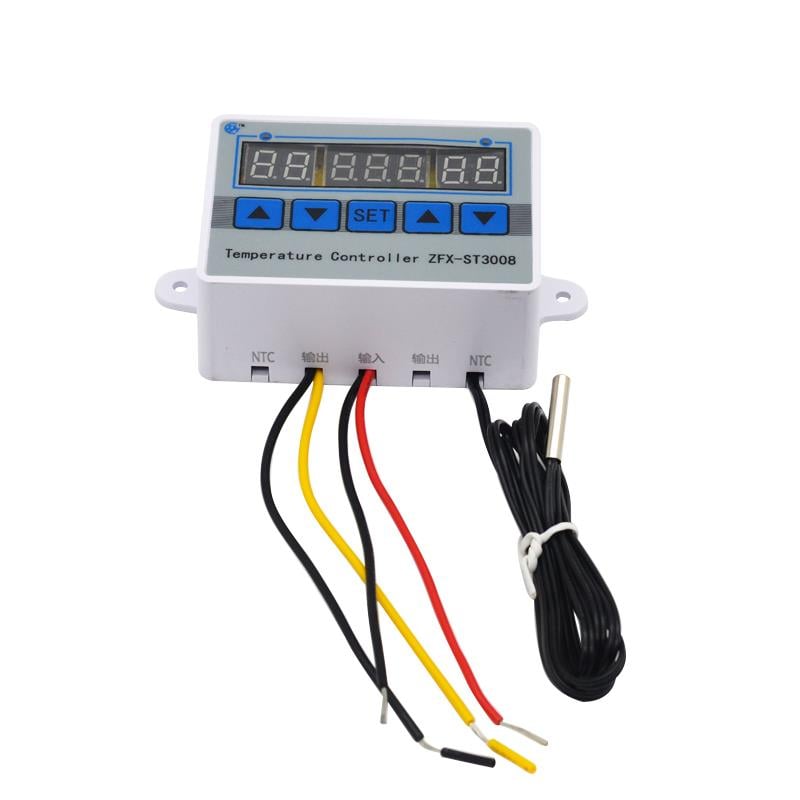

*ST3008 Termostat
*Sensör
*Türkçe Kullanma Kılavuzu
