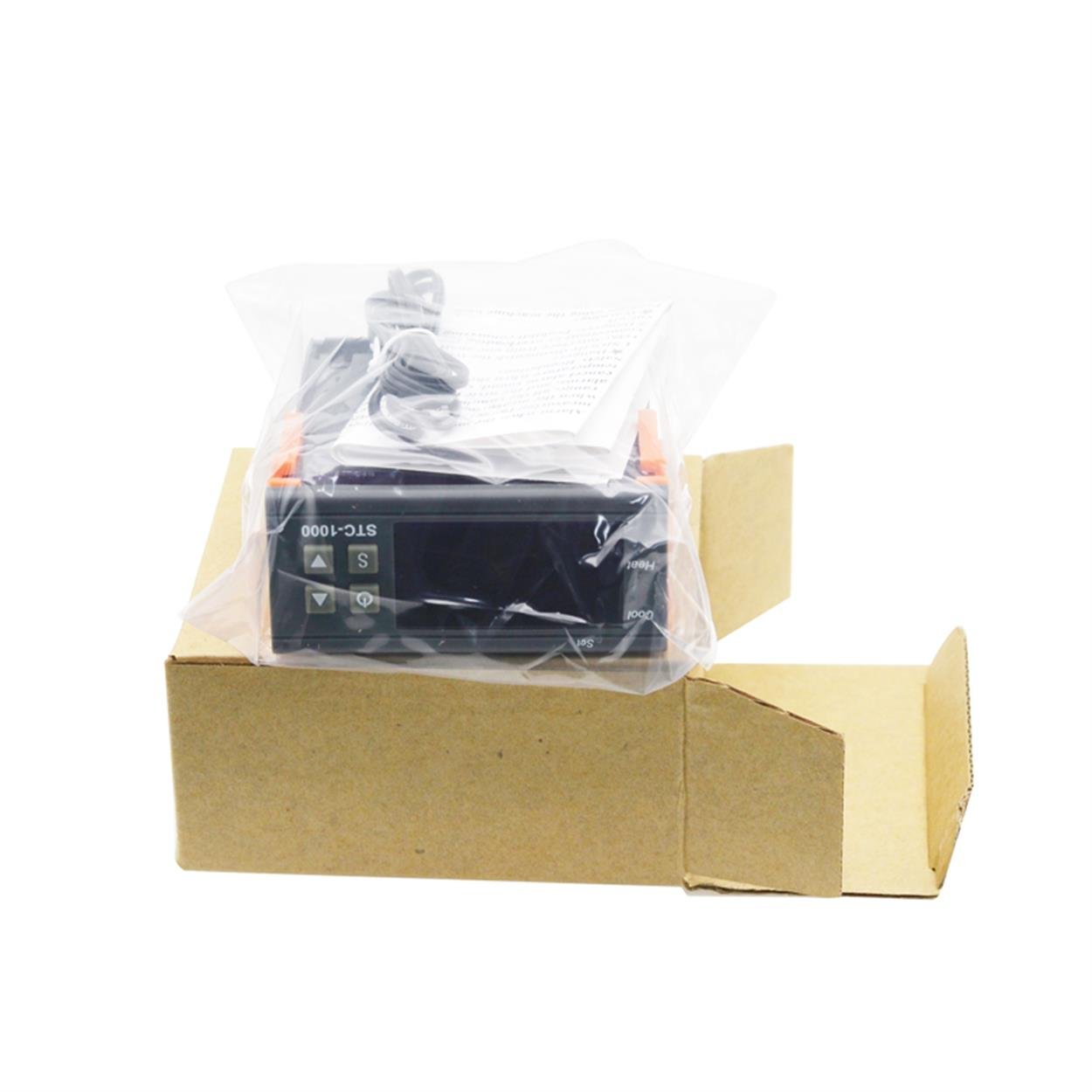

PAKET İÇERİĞİ
*STC-1000T-DC 12-72volt Isı Kontrolörü+NTC Sensör
*1 adet yedek NTC sensör
*Türkçe Kullanma Kılavuzu
STC-1000T firmamız tarafından senaryosu yazılmış ve Çinde Üretilmiş Modlu termostat modelidir. 12volt-72volt arasındaki tüm voltajlarda çalışır.
STC1000 serisi içerisinde mekanik defrost bekleme moduna sahip başka model bulunmamaktadır.
F5 ve F6 fonksiyonlarına zamanlayıcı eklenerek periyodik mekanik defrost sağlanmıştır.
Mekanik defrost soğutma kompresörünü belirli saat diliminde belirlenen dakika kadar durdurarak fan havası ile evaparatördeki buzlanmanın eritilmesini sağlamaktadir.
Bu modlar Eksi derecelerde olmayan depolar,frigolu araçlar, market soğutucu dolapları ve reyonları için tasarlanmıştır.
STC-1000T modeli STC-1000 modelinin tüm özelliklerini taşımaktadır. STC-1000 olarak kullanılabilmektedir.
Yedek Sensör soketli ürettirilmiş olup firmamızın diğer model termostatlarında kullanabilmesi düşünülmüştür. Soketi keserek STC-1000 ve STC1000T modelinde soketsiz kullanabilirsiniz.
12-72volt çalışma özelliği sayesinde kamyon ve TIR larda 24volt ile kullanılabilmektedir.
Özellikleri:
Daha iyi okunabilmesi için büyük ve net ile LED ekran.
geniş sıcaklık ölçüm aralığı.
isıtma ve soğutma kontrolü.
sıcaklık kalibrasyon fonksiyonu.
gecikme koruma fonksiyonu.
Dondurucu için kullanılabilir, su tankları, buzdolabı, endüstriyel soğutucu, kazan, vapur, endüstriyel ekipman ve diğer ısı kontrollü sistemlerde kullanılabilir.
Özellikler ve boyut
Ön panel boyutu: 75(U)x34.5(G)(mm)
Montaj boyutu: 71(U)x29(G)(mm)
Ürün boyutu: 75(L)*34. 5(G)x85(D)(mm)
teknik parametreler
Sıcaklık ölçüm aralığı:50°C~120°C
Çözünürlük:0.1 °C
Doğruluk:±1 °C(50°~70°C)

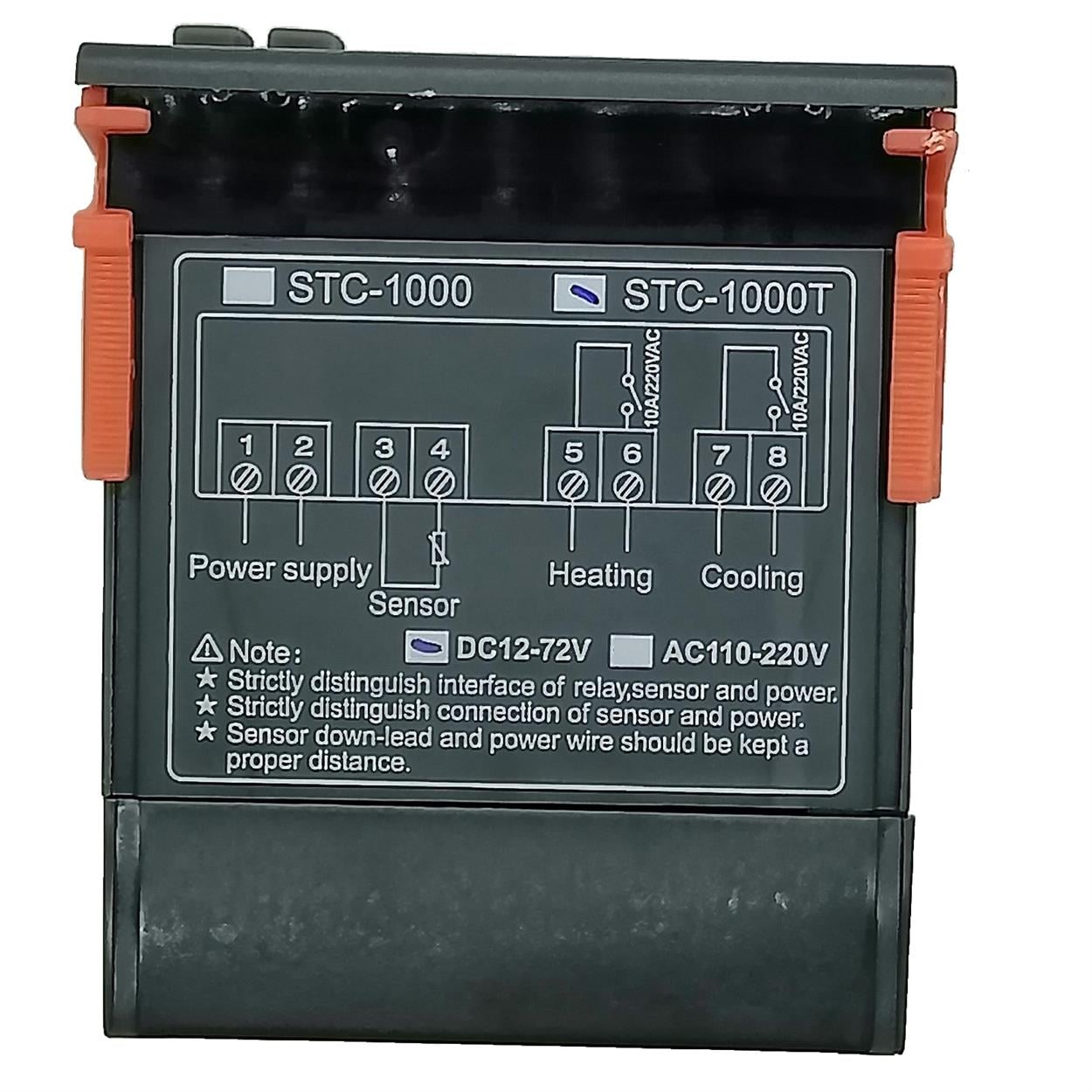

Güç kaynağı: DC 12-72volt
Güç tüketimi: <3W
Sensör: NTC sensörü (1 adet) 1metre kablolu
Röle kontak kapasitesi: Soğut (10A/250VAC); Isıt (10A/250VAC)
Ortam sıcaklığı:0°C-60°C
Depolama sıcaklığı:-30°C~75
Bağıl nem: %20-85 (Yoğuşma yok)

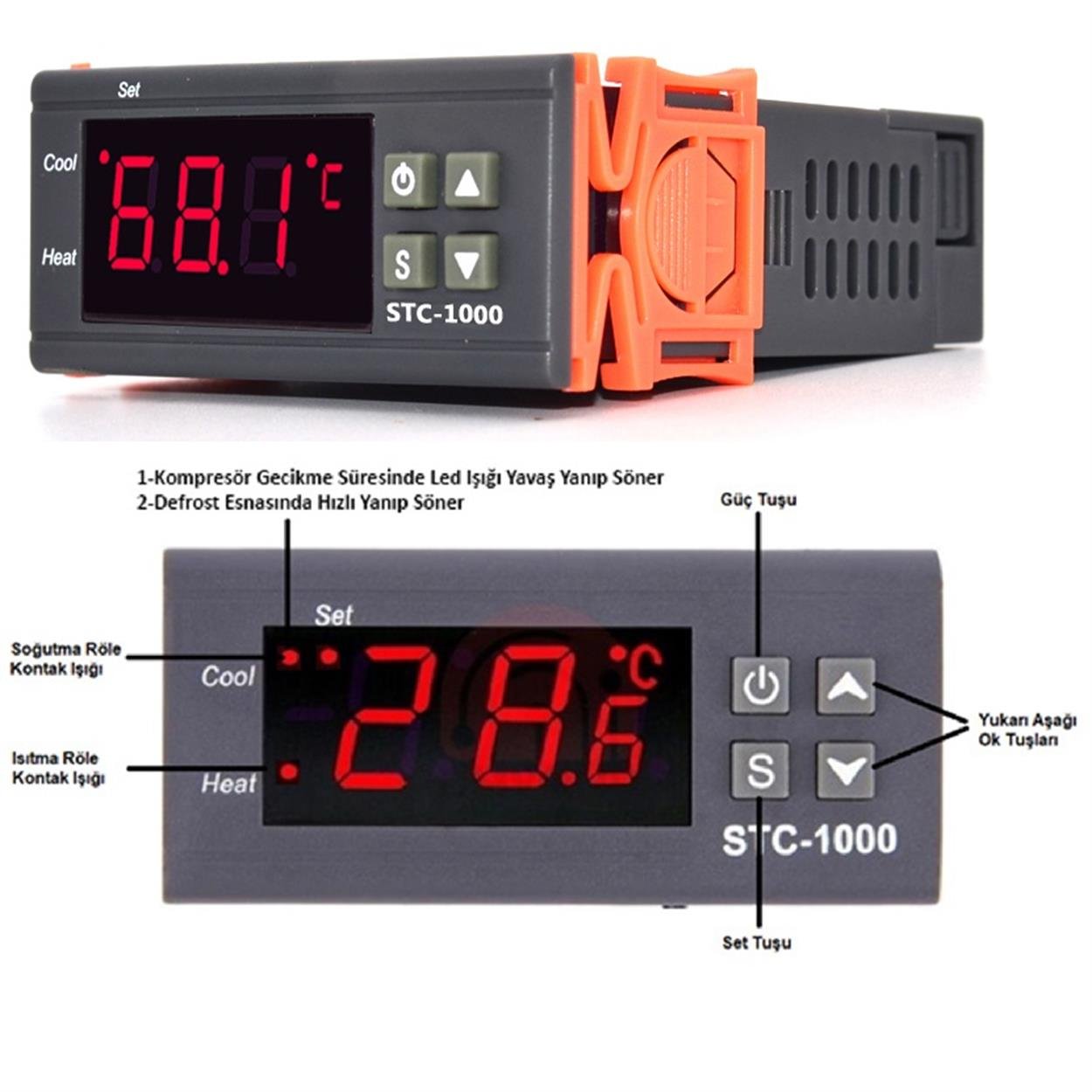

Tuş çalıştırma talimatı
Parametreyi kontrol etmenin yolu:
Normal çalışma durumu altında, “yukarı ok” tuşu sıcaklık ayar değerini gösterir; "aşağı ok” tuşu ise histerez fark değerini görüntüler.
Parametreyi Ayarları
Set Parametre değiştirme moduna girmek için 3sn veya daha fazla basılı tutun “Set” gösterge ışığı yanar, ekranda ilk menü kodu “F1” görüntülenir.

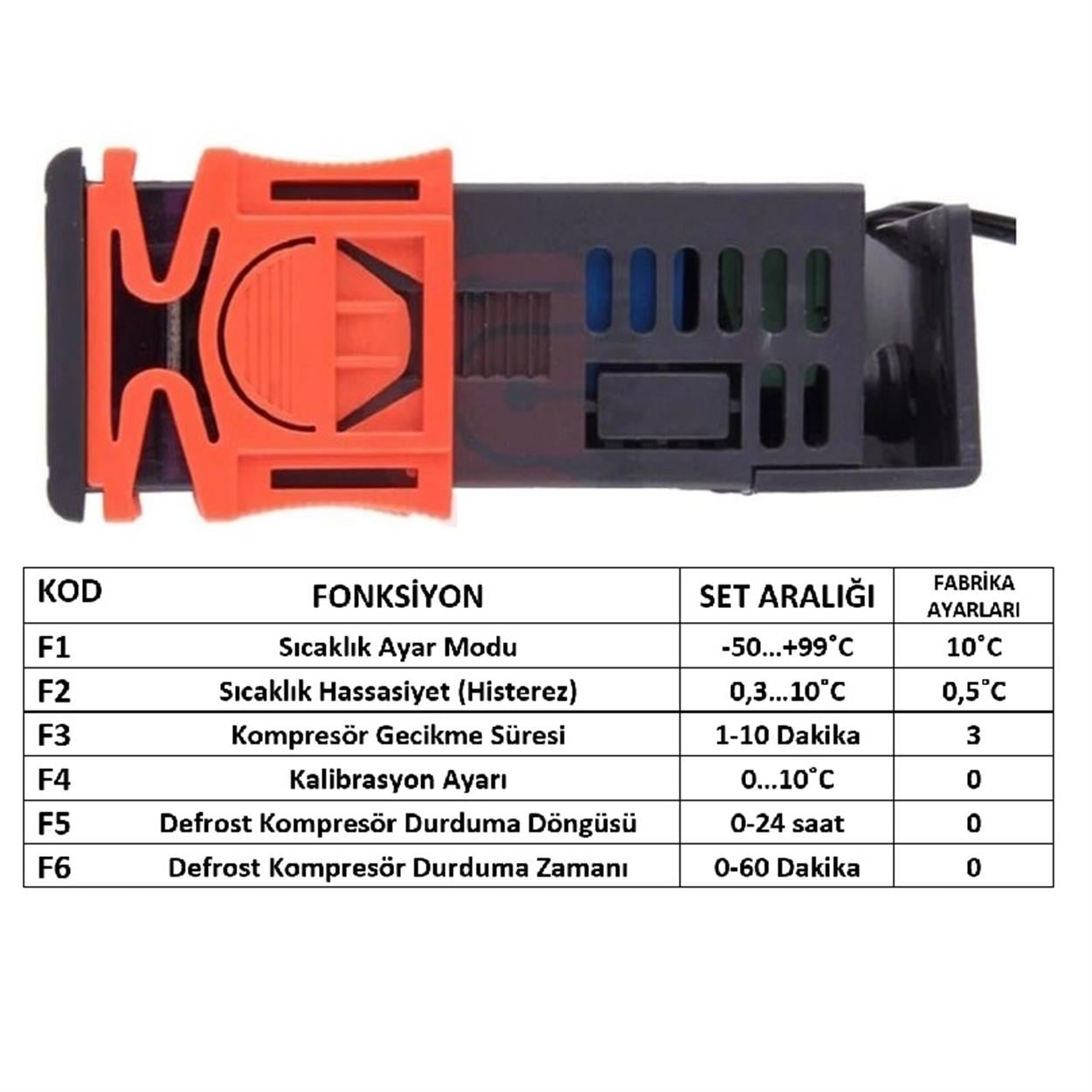

"yukarı ok” tuşu veya “aşağı ok” tuşu F1 den F6 ya kadar parametre ayarlarına geçebilirsiniz. Mevcut menünün parametre değerini görüntülemek F değeri ekranda görülürken Set” tuşuna bir defa basın. Seçili F değerini değiştirmek için Set tuşu basılı halde iken ok tuşlarıyla değerleri değiştirin. Ayarı bitirdikten sonra, “Güç“ düğmesine basıp bırakın. Güç” tuşuna basarak parametre değiştirilen değeri anında kaydedin ve normal sıcaklık değerini görüntülemek için geri dönün. 10 saniye içinde herhangi bir tuşa basılmazsa, sistem değiştirilen parametreyi kaydetmez, normal sıcaklığı görüntülemek için ilk ekrana geri döner.
DEFROST MODU (Defrost modu sadece fan rüzgarıyla eritilen evaparatörler için geçerlidir. Donmuş depolarda defrost modu çalışmamaktadır. )
Sadece soğutma modu için tasarlanmıştır. F5 parametresi saat cinsinden durma döngüsü F6 parametre dakika cinsinden durma zamanıdır. Örneğin F5 parametre değeri 3, F6 Parametre değeri 20 ise cihaz 3 saat geçtikten sonra 20 dakika süreyle kompresör kontağını kapatacak ve süre bittiğinde tekrar açacaktır. Fanlar dönmeye devam ettiğinden evaparatörlerde karlanma eriyecektir. Defrost esnasında Cool Led Işığı hızlı yanıp söner
